آموزش نصب انواع سیفون ظرف شویی
نحوه نصب انواع سیفون
آموزش نصب انواع سیفون ظرف شویی

خیلی وقتها میخواهید سیفون ظرفشویی یا روشویی منزل خود را تعویض کرده ولی نمیدانید که چگونه قطعات را نصب کنید

در این جا عکس تمام شده تمامی سیفون های روشویی و ظرفشویی را برای شما گذاشته تا از این طریق این محصول را نصب نماییید

..

فقط لازم به ذکر است

  • برای بست سیفون هیچ احتیاجی به ابزار ندارید و کاملا باید باید بسته گردد
  • اگر بعد از بسته شدن چکه آب مشاهده کردید با کمی تفلون بر روی واشر ان را بر طرف نمایید
  • از سفت کردن بیش از حد خودداری نمایید
  • برای تست میتوانید بر زیر سیفون خود روزنامه پهن نمایید و اب را باز کنید

آموزش نصب انواع سیفون ظرف شویی

لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک یک لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک دو لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک دو لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک سه لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک سه لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک سه لگن
آموزش نصب انواع سیفون ظرف شویی
لوازم سینک سه لگن

منبع: وبسایت ساتک

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

بهترین روش گذاشتن توالت ایرانی

استانداردهای سرویس بهداشتی

بهترین روش گذاشتن توالت ایرانی

  • فاصله سرویس بهداشتی ازمحل کارباید۱۰۰cmباشد.
  • اگرتهویه از طریق پنجره و فقط از یک طرف صورت گیرد و مساحتی حدود ۱۷۰۰ سانتیمترمربع نیازاست. در صورت محدودیت فضااین مساحت حدود۱۰۰سانتیمترمربع می‌باشد.
  • کف نباید لغزنده باشد و باید در برابرآب مقاوم باشد و به آسانی نیز تمیز شودهمچنین کف باید بدون درز وشکاف وقابل شستشوباشد.
  • دیوارها حداقل باید تا ارتفاع ۲متری کاشی بوده ونیز قابل شستشو باشد.
  • دما ی مناسب برای سرویس‌های بهداشتی ۲۱ درجه سانتیگراد می‌باشد.
  • برای هر دودستشویی حداقل یک آینه نصب شود.
  • حداقل ارتفاع مخصوص توالت با چهارWC یا کمتر می‌تواند۲/۲۰متر باشد.
  • حداقل عرض اتاقک هر توالت باید ۸۵سانتیمتر باشد.
  • حداقل عرض اتاقک هر توالت بایدبیش از ۱۱۰سانتیمتر باشد.
  • حداقل طول اتاقک هر توالت باید۱۵۰سانتیمتر باشد.
  • فاصله مرکز دو دستشویی باید ۶۰سانتیمتر باشد.
  • فاصله دستشویی از کنار دیوار ۴۵سانتیمتر باشد.
  • حمام محیطی مرطوب است به همین علت در صورتی که تاریک باشد محیط مناسبی برای رشد قارچها خواهدبود بنابراین بسیار ضروری است که به گونه‌ای طراحی شودکه حتما نور طبیعی به داخل آن بتابد.
  • اندازه درب توالت عرض آن۶۰ سانتیمتر وحداکثر۷۵سانتیمتر باشد.

جزئیات نصب سنگ توالت ایرانی

سنگ توالت از جنس چینی لعابدار و در رنگها و طر حهای مختلف ساخته میشوند. ابعاد متوسط آ نها ۵۹۵×۴۰۰ میلی متر است

برای کار گذاشتن سنگ توالت باید به چند نکته ی عمده توجه شود: -۱ زیرسنگ توالت باید کاملاً از مصالح مناسب مانند ماسه ی نرم پر شده باشد. ماسه ی نرم موجب میشود که یک بستر مناسب برای کار گذاشتن کاسه ی توالت به وجود آید از شکستن سنگ توالت جلوگیری کند.

-۲ عایقکاری کف توالت باید در زیر سنگ توالت به صور ت یکپارچه قرار گرفته و تا داخل لوله ی فاضلاب ادامه یابد.

-۳ سطح سنگ توالت باید همتراز با کاشی کف باشد.

-۴ محور طولی سنگ توالت نباید در جهت محور قبله قرار بگیرد.

-۵ در هر طرف سنگ توالت باید حداقل ۳۰ سانتیمتر فاصله از دیوار تمام شده ی اطراف منظور شود(شکل ۷۴ – ۱)

بهترین روش گذاشتن توالت ایرانی
بهترین روش گذاشتن توالت ایرانی

نکات فنی نصب سنگ توالت ایرانی

بعد از انجام مراحل دیوار چینی ،لوله کشی و قیرگونی نوبت به اجرای کاشی دیوار می رسد .معمولاً بعد از نصب و بند کشی کاشی دیوار برای اجرای سرامیک کف باید ابتدا سنگ توالت را نصب و دقیق نماییم سپس اطراف آن را سیمانکاری و زیرسازی میکنیم تا کار نصب سرامیک کف صورت گیرد یکی از نکات قبل از نصب کاشی دیوار باید رعایت کرد اندازه ارتفاع خط تراز از کف میباشد که بستگی به گود و نیم گود یا تخت بودن سنگ توالت از ارتفاع ۱۰ تا ۲۶ سانتی از کف بسته میشود تا بعد از نصب سنگ توالت و اجرای کف مقدار زیادی از کاشی دیوار زیر کار نماند .معمولاً برای زیبایی کار نیاز است در حدود ۱ تا ۴ سانت از کاشی دیوار زیر کار کاشی کف بماتند و اما بریم سر مطلب و نکات اصلی در نصب کاسه توالت ایرانی : کاسه توالت های ایرانی از سایز ها و گودیهای مختلف برخوردارند که اندازه معمول آنها ۴۸*۶۵ میباشد و گودی آنها از ۱۲ تا ۲۶ سانت میباشد که هر چقدر گودتر باشند بهداشتی تر و اصولی تر است و نوع های درجه یک آنها هم دارای زوایای گونیا تر ، ترازی سطح بهتر، و لعاب بهتر هستند : گروه استادکاران در هنگام نصب باید اصول زیر را رعایت می کند :نصب معمولاً بعد از عملیات قیرگونی و لوله کشی صورت میگیرد: ۱.مستحب است رو به قبله نباشد و با زاویه ای ۹۰ درجه نسبت به جهت قبله نصب شود. ۲.مکان خروجی را با لوله فاضلاب فیت نمایید طوری که داخل لوله فاضلاب رود و در صورت جواب ندادن کف مقداری لوله داغ کرده و اضافه نمایید .در ضمن برای اینکه ماسه و ملات از درز ها نفوذ نکند فضا های خالی اتصال را با ملات سفت یا گونی نخی بپو شانید . ۳.لوازم پشت کاسه توالت مانند توپی و عصایی فلاش تانک را اندازه و با چسب پولیکا نصب نمایید . ۴.سطح کاسه را با کمک تراز و شمشه تراز نمایید در ضمن گروه استادکاران برای راحتی و بهداشت بیشتر کمی کاسه را به سمت خروجی فاضلاب شیب دهیم . ۵.کاسه توالت را با یکی از دیوار ها که زاویه دید بالایی دارد با کمک متر سرو ته زده تا خوش نما تر شود و کج نباشد . ۶.برای تراز کردن و نصب پایه ها از آجر و تکه های سرامیک استفاده نمایید . ۷.بعد از محکم کردن پایه ها و مطمئن بودن از ترازی و سرو ته کاسه نوبت به پر کردن زیر آن میباشد . که ترجیحن برای پر کردن زیر آن از ماسه خالی استفاده میشود .حد الامکان از پر کردن زیر کاسه با ملات خود داری شود . ۸.بعد از پر کردن زیر کاسه توالت نوبت به زیر سازی و نصب سرامیک میرسد . ۹.سرامیک را هم از کنج در دید رس شروع میکنیم تا تیکه خوری آن کمتر و نمای کار بهتر شود

منبع : وبلاگ تخصصی راهدار

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

بهترین روش های لوله کشی فاضلاب در ساختمان

انشعابات فاضلاب شهری و انشعابات فاضلاب خانگی از محصولات جدید توسعه شبکه فاضلاب در شهرها و روستاهای کشور است محصولات جدید شامل انواع انشعابات فاضلاب شهری و خانگی را شامل میشود

ویژگی کلی انشعابات فاضلاب

• مقاوم در برابر سایش

• مقاومت بالا در مقابل مواد شیمیایی موجود در فاضلاب

• ضربه پذیری بالا

• نصب آسان

انشعاب از خطوط اصلی فاضلاب شهری

انشعاب از خطوط اصلی فاضلاب از تجارب و اطلاعات روز دنیا میباشد و شرکت پارس اتیلن کیش با استفاده از این دانش و تجربیات بهترین شیوه انشعاب گرفتن از خطوط اصلی فاضلاب شهری را ارائه مینماید.
این روش بهترین شیوه انشعابگیری میباشد که جایگزین استفاده از سه راه است و طی سالیان اخیر در سراسر ایران به کار گرفته میشود.

مزایای روش انشعاب گیری مستقیم

• اختصاصی شدن انشعاب فاضلاب هر ساختمان

• عدم انتشار بوی فاضلاب در منطقه

• بهره برداری صحیح و استاندارد

• هزینه نصب پائین و مصالح ارزانتر

• روش نصب ساده و آسان

انشعابگیر رزوه‌ای

بهترین روش های لوله کشی فاضلاب در ساختمان

انشعابگیر رزوه‌ای به عنوان یک روش انشعابگیری سریع و ساده از خطوط فاضلاب و کم فشار در چهار اندازه ۱۱۰, ۱۲۵, ۱۶۵و ۲۰۰ میلیمتر ساخته شده است.انشعابگیر رزوه‌ای بر روی لوله‌ های فاضلابی و کم فشار از جنس پلی اتیلن تک جداره, دوجداره کاروگیت , لوله اسپیرال پلی اتیلن و لوله‌های PVC و با ضخامت ۶ تا ۴۰ میلیمتر و قطر اسمی ۲۰۰ تا ۴۰۰ میلیمتر قابل نصب میباشد.

انشعابگیر رزوه‌ای شامل چهار قسمت اصلی است

• قطعه زینی

• تنظیم کننده ضخامت لوله

• مهره رزوه‌ای

• بوشن اورنگی و واشر آببندی

مزایای انشعابگیر رزوه‌ای

بهترین روش های لوله کشی فاضلاب در ساختمان

• سرعت بالای نصب بر روی لوله

• امکان نصب بر روی لوله های با جنس مختلف

• نداشتن هیچگونه زائدگی پس از نصب در داخل لوله

• قابل اتصال بر روی لوله‌ هایی با ضخامت ۲ تا ۴۰ میلیمتر

• قیمت بسیار پائین نسبت به سایر محصولات نظیر سه راهی

• قابلیت نصب لوله‌های انشعاب با جنس پلی اتیلن, PVC و …

• قابلیت تحمل فشار تا حداقل ۱ اتمسفر

• تنوع در چهار سایز ۱۱۰ , ۱۲۵ , ۱۶۰ , ۲۰۰

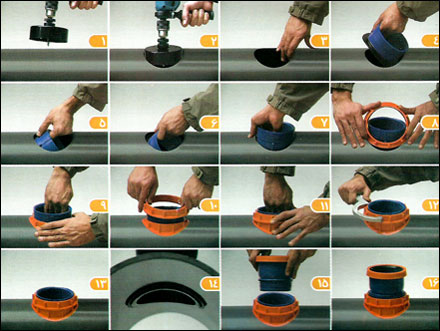

راهنمای نصب انشعابگیر رزو‌های

  • به سایز حک شده بر روی انشعابگیر رزوه‌ای جهت انشعاب گرفتن از لوله اصلی توجه شود
  • استفاده از گرد بر های مخصوص که توسط این شرکت ارائه میشود توصیه میگردد. (جهت برش دقیق و مطابق با قطر مناسب)

بهترین روش های لوله کشی فاضلاب در ساختمان

منبع : www.fa.parsethylene-kish.com

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

طوقه چینی

طوقه چینی
• تعریف طوقه چینی
طوقه چینی به دورچینی یک یا یک و نیم آجره
و در ارتفاعهای مختلف جهت جلوگیری از ریزش و
استحکام دهانهی چاههای فاضالب و قناتها و چاههای
آب آشامیدنی میگویند. که در شکل مالحظه ش میکنید
طوقه چینی
در اکثر شهرهای ایران متداولترین روش برای
جمع آوری فاضالب ساختمان، استفاده از چاه است.
• چاه فاضالب
چاه از دو قسمت میله و انباره شکیل
میشود.
• میله چاه
عبارت است از استوانهای که اندازهی قطر مقطع
آن حدود ۹۰سانتیمتر است. ارتفاع میله باید به اندازهای
باشد که به زمین آبکش برسد و خطری برای سازه
بهوجود نیاورد. ارتفاع مناسب میله ۱۲متر و حداقل ۸ متر
میباشد.

• انباره چاه
انباره چاه در پایین میله حفر میشود و برای
حجم انباره نمیتوان عدد دقیقی را گفت زیرا بستگی به
عواملی از قبیل فاضالب تولید شده، مواد تشکیل دهنده ی
فاضلا ب، قدرت جذب زمین و غیره دارد و به شکل

مکعب مستطیل یا مخروط ناقص یا به صورت راهرو قنات
حفر میشود.
به طور تقریب برای هر ۱۰نفر انباری به گنجایش ۸
مترمکعب برای مدت ۲۰سال کفایت میکند.
طوقه چینی

شناسایی اصول ایمنی در
طوقه چینی
• ایمنی
عبارت است از حفظ و نگهداری افراد و کارهای
انجام شده. علا وه بر اینکه در هنگام کار پوشیدن لباس
کار، کلا ه ایمنی، دستکش و کفش ایمنی الزامی است،
باید به نکات زیر توجه داشت:

طوقه چینی

– چون طوقه چینی در ارتفاع انجام می شودنسبت به
کف چاه و نمیتوان از چوب بست استفاده کرد، بنابراین
در هنگام اجرا تا از محکمی جای پا، اطمینان حاصل نشود
بر روی آن تکیه نمیکنند و هنگام طوقه چینی وقتیکه پا
روی رجهای چیده شده قرار میگیرد باید پا را در انتهای
آجر قرار داده نه لبه داخلی آن و همچنین حرکت اضافی
در دهانهی چاه انجام نشود.
– هنگام انتقال مصالح دقت شود تا به کسی آسیبی
نرسد.
– هنگام کار حتما از کمربند ایمنی استفاده شود
و موقع خستگی، کار را رها کرده و بعد از رفع خستگی
مشغول بهکار شوید.

-آشنایی با ابزار کار مورد نیاز در
طوقه چینی
ابزار و وسایلی که در هنگام طوقه چینی مورد نیاز
است عبارتند از: کمچه، تیشه بنایی، ماله بنایی، متر، بیل،
استانبولی و فرقون جهت حمل آجر و مالت
طوقه چینی

-آشنایی با مصالح مورد نیاز در

مصالح مورد نیاز جهت طوقه چینی عبارتند از:
شن، ماسه، سیمان، آجر و سنگ
در مورد شن، ماسه، سیمان در مبحث مالت بهطور
کامل شرح و در مورد آجر هم در مبحث انواع آجر
کامال توضیح داده شد و شما میتوانید جهت یادآوری
مراجعه نمایید.

طوقه چینی
سنگ از نظر شکل ظاهری دارای تنوع فراوان
است و آنها را از طریق شکل ظاهری، درجه سختی و
رنگ شناسایی میکنند. سنگهایی که جهت طوقهچینی
استفاده میشود باید از نوع مرغوب و محکم باشد و
آنها را قبال شکسته و بهصورت زاویهدار و مکعب یا
مکعب مستطیل درآورده و بعد مورد استفاده قرار داد.

منبع:وبسایت علم وفن

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات ساختمانی می باشد.

خدمات ما شامل حفر چاه فاضلاب ،تخلیه چاه فاضلاب ، لایروبی چاه فاضلاب ، باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

ریزش چاه فاضلاب در مشهد

مرگ بسیار غم‌انگیز پدر و دختر زائر امام رضا(ع)/چه کسی مسئول است؟+تصاویر

ریزش چاه در یک واحد مسکونی در مشهد که با تغییر کاربری به مسافرخانه تبدیل شده بود ، روز دوشنبه جان یک پدر و دختر مسافر را گرفت.

حسین خاکپور مدیر روابط عمومی شهر مشهد در گفتگو با خبرنگار حوادث باشگاه خبرنگاران، در تشریح خبر فوق اظهار داشت: مقارن ساعت ۱۴:۴۸ دقیقه ظهر روز دوشنبه هفدهم شهریور با اعلام حادثه ای مبنی بر ریزش چاه و سقوط افراد به درون آن ، ستاد فرماندهی سازمان آتش نشانی مشهد ، بی درنگ اکیپ امداد و نجات تخصصی ایستگاه های ۲ و ۴۴ را به محل حادثه واقع در منطقه طبرسی ، خیابان نوغان اعزام نمود .

ریزش چاه فاضلاب در مشهدریزش چاه فاضلاب در مشهد

وی گفت: در این حادثه یک پدر ودختر شهرستانی که برای زیارت به مشهد آمده بودند و در یک واحد مسکونی که با تغییر کاربری به مسافرخانه تبدیل شده بود ، اقامت داشتند، به‌دلیل فروریختن ناگهانی دهانه چاه فاضلاب این اقامتگاه، به درون چاه سقوط‎ کردند و جان خود را از دست دادند.

خاکپور ادامه داد : این حادثه درحالی رخ داد که دختر ١٢ساله، هنگام شستن دست هایش به‌علت پر بودن چاه فاضلاب و بازشدن ناگهانی دهانه چاه به درون آن سقوط کرد و پدر که شاهد این اتفاق بود، در تلاش برای نجات دخترش به نزدیک چاه رفت که خودش نیز به درون چاه سقوط کرد.

ریزش چاه فاضلاب در مشهدریزش چاه فاضلاب در مشهد

این مقام مسئول در رابطه با نحوه عملیات نیروهای آتش نشانی گفت: با رسیدن نیروهای آتش‎نشانی، پیکر این پدرودختر از چاه خارج و تحویل نیروهای اورژانس مستقر در محل شد.

دکتر وفایی ن‍ژاد مدیر حوادث و فوریت‌های پزشکی دانشگاه علوم پزشکی مشهد به خبرنگار ما گفت: در پی وقوع این حادثه و حضور تکنسین‌های اورژانس در محل مشخص شد این پدر ۴۰ ساله و دختر ۱۲ ساله‌اش بر اثر خفگی در دم فوت شده بودند.

منبع:باشگاه خبر نگاران

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات ساختمانی می باشد.

خدمات ما شامل حفر چاه فاضلاب ،بازدید فنی چاه و تخلیه چاه فاضلاب ، لایروبی چاه فاضلاب ، باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

راهنمای نصب انواع سیفون

خیلی وقتها میخواهید سیفون ظرفشویی یا روشویی منزل خود را تعویض کرده ولی نمیدانید که چگونه قطعات را نصب کنید

در این جا عکس تمام شده تمامی سیفون های روشویی و ظرفشویی را برای شما گذاشته تا از این طریق این محصول را نصب نماییید

..

فقط لازم به ذکر است

  • برای بست سیفون هیچ احتیاجی به ابزار ندارید و کاملا باید باید بسته گردد
  • اگر بعد از بسته شدن چکه آب مشاهده کردید با کمی تفلون بر روی واشر ان را بر طرف نمایید
  • از سفت کردن بیش از حد خودداری نمایید
  • برای تست میتوانید بر زیر سیفون خود روزنامه پهن نمایید و اب را باز کنید

منبع : http://www.satak.ir

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

پمپ های لجن کش و کف کش

پمپ کف کش یا همان پمپ EPS از لحاظ ساختاری همانند پمپ های توربین عمودی می باشد. اساسا یک موتور الکتریکی، پمپ را به حرکت در می آورد و انرژی جنبشی سیال را افزایش می دهد.پمپ کف کش شامل یک پمپ گریز از مرکز به همراه شفت عمودی می باشد که فشار سیال خروجی به چرخش پروانه ها وابسته است. در پمپ کف کش از آب بندی مکانیکی استفاده می کنند که آب به داخل موتور نفوذ نکند. پوسته موتور و پمپ از آلیاژ آلومینیوم و پروانه و درپوش پمپ از چدن داکتیل وشفت از فولاد ضدزنگ ۳۰۳ و کلیه پیچهای از فولاد ضدزنگ می سازند که مقاومت آنرا در مقابل خوردگی چندین برابر افزایش میدهد.

اگر بیشتر از یک پروانه در پمپ استفاده شود بدان پمپ کف کش چند مرحله ای گویند که پره ها یا روی یک شفت قرار گرفته اند و یا به صورت مجزا می باشند.

پمپ های لجن کش و کف کش

کاربرد پمپ کف کش:

پمپ تک مرحله ای:

مناسب برای پمپاژ آب، مصارف خانگی، آبیاری های کوچک

زه کشی و پمپاژ

در صنایع همچون پمپاژ کردن دوغاب

تخلیه آب چاه و مخازن و کف استخرها

فواره ها و تخلیه آب در ساختمانهـا، آب های صنعتی، گلخانه ها، مزارع، باغات

پمپ های لجن کش و کف کش

پمپ چند مرحله ای:

به علتی که این نوع پمپ ها قابلیت کار در دبی ها و عمق ها مختلف را دارند عموما برای پمپاژ آب و نفت از چاه های عمیق استفاده می شود

مشخصات کلی الکترو پمپ کف کش شناور

قطر خروجی: ۳۲ تا ۱۰۰ میلیمتر

دبی: ۲ تا ۱۳۰ متر مکعب در ساعت

محدوده ارتفاع: ۵ تا ۷۰۰ متر

دمای سیال: تا ۵۰ درجه سانتیگراد

فشار: ۱۲بار

درجه حفاظت : IP68

نکات اجرایی پمپ کف کش و لجن کش

  • قبل از راه اندازی پمپ کف کش، محل مشخص شده بر روی پمپ را از آب پر کنید.
  • در هنگام راه اندازی پمپ کفکش و لجن کش از میزان ولتاژ برق اطمینان لازم را بدست آورید.
  • پمپ کف کش تک مرحله ای برای چاه هایی تا قطر ۱۲ inمناسب است.
  • دینام موتور در پمپ کف کش و لجن کش، توسط سیالی که پمپ می شود خنک می گردد.
  • برای انتخاب صحیح نوع پمپ کف کش و لجن کش با نگاهی به نمودار هد و دبی پمپ می توان پمپ کف کش مناسب را بیابید

منبع:وبسایت پمپ ایران

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات ساختمانی می باشد.

خدمات ما شامل تخلیه چاه فاضلاب ،حفر چاه فاضلاب ، لایروبی چاه فاضلاب ، باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

۵ نکته در نصب سنگ توالت ایرانی

سنگ توالت ها از جنس چینی لعابدار و در رنگها و طر حهای مختلف ساخته میشوند. ابعاد متوسط آنها ۵۹۵×۴۰۰ میلی متر است.

برای کار گذاشتن سنگ توالت باید به چند نکته عمده توجه شود: -۱ زیرسنگ توالت باید کاملاً از مصالح مناسب مانند ماسه ی نرم پر شده باشد. ماسه ی نرم موجب میشود که یک بستر مناسب برای کار گذاشتن کاسه ی توالت به وجود آید از شکستن سنگ توالت جلوگیری کند.

-۲ عایقکاری کف توالت باید در زیر سنگ توالت به صور ت یکپارچه قرار گرفته و تا داخل لوله ی فاضلاب ادامه یابد.

-۳ سطح سنگ توالت باید همتراز با کاشی کف باشد.

-۴ محور طولی سنگ توالت نباید در جهت محور قبله قرار بگیرد.

-۵ در هر طرف سنگ توالت باید حداقل ۳۰ سانتیمتر فاصله از دیوار تمام شده ی اطراف منظور شود.

۵ نکته در نصب سنگ توالت ایرانی
منبع : وبلاگ تخصصی راهدار

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

استاندارهای لوله کشی

تاسیسات مکانیکی لوله کشی

استاندارهای لوله کشی

تاسیسات مکانیکی:

کلیه امکاناتی که در ساختمان برای ایجاد شرایط بهتر از جمله گرمایش و سرمایش ، دما و رطوبت مطلوب و . . .

ایجاد می شود در زمره تاسیسات مکانیکی قرار می گیرد .

تصفیه کننده ها :

هدف از تصفیه فاضلاب حذف مواد معلق و شناور ، از بین بردن عوامل بیماری زا و حفظ بهداشت محیط زیست و آلوده نکردن آب های زیر زمینی است . تصفیه کننده ها شامل سپتیک تانک ، صافی شنی ، چربگیر ، دانه گیر و منهول می باشد .

سیستم تهویه مطبوع :

-سیستم تهویه مطبوع با پکیج آب گرم

۲-سیستم تهویه مطبوع با استفاده از انرژی حرارتی آب گرم مصرفی و اپراتور .

۳- سیستم تهویه مطبوع با هواساز کانالی

۴- شوفاژ ها (پره دار و دیواری )

۵-کوره هوای گرم

۶-هیتر گازی

۷-یونیت هیتر گازی

۸-کولر سلولزی

۹-زنت

۱۰- هواساز (ایر واشر )

۱۱-فن کوئل کانالی

۱۲-چیلر

۱۳ – چیلر هوایی

لوله کشی در ساختمان

انواع لوله :

لوله های پلاستیکی – لوله های فولادی – لوله های چدنی – لوله های سفالی لعابدار – لوله های مسی .

لوله های پلاستیکی و انواع آن :

۱- پی وی سی ( PVC ) : مخفف پلی وینیل کلراید است و یکی از ترمو پلاستیکها به شمار می رود . این ماده در سال ۱۸۳۸ به وسیله رونالد کشف گردید .

۲- پی وی سی نرم شده : ماده به دست آمده PVC در برابر ضربه و تکان های شدید مقاوم تر از نوع نرم نشده آن است .

۳- سی پی وی سی ( CPVC ) : مخفف کلرینیتد پلی وینیل کراید است . این ماده در برابر آب گرم تا ۸۵ درجه سانتیگراد مقاوم بوده و قابل مصرف در لوله کشی آب گرم است .

۴- پلی تین : نظیر لوله های پی وی سی است .

مشخصات لوله های پلاستیکی :

لوله های پلاستیکی را می توان درسیستم لوله کشی آب سرد به کار برد اما برای لوله کشی آب گرم مناسب نیستند . مگر آنکه به هنگام ساخت با مواد افزودنی برای بالا بردن تحمل آنها در برابر درجه حرارت های بالا ترکیب شوند .

به طور کلی لوله های پلاستیکی در سرمای شدید ، حمل و نقل و به هنگام پر کردن کانال ، چندان مقاومتی ندارند و می ترکند . اگر این لوله ها در مجاورت لوله های آب گرم قرار داده شوند بر اثر حرارت به ویژه در محیطی که هوای اطراف آن راکد باشد ، شکل اولیه خود را از دست می دهند . این تغییر شکل در حالتی است که لوله پلاستیکی بدون ترکیب با افزودنی ها ساخته شده باشد . بنابراین در صورت استفاده از لوله های پلاستیکی به جای لوله های فلزی باید دقت کافی به عمل آید که در ساخت این نوع لوله ها مواد افزودنی برای بالا بردن مقاومت آنها در برابر سرما و گرما به کار رفته باشد . در صورت عدم دقت در انتخاب لوله های پی وی سی ، ضایعاتی که به آنها اشاره گردید بوجود خواهد آمد . برخی پلاستیکها ضریب انبساط حرارتی بالایی دارند و در نتیجه لایه های مواد آهکی که در سطوح داخلی این لوله ها رسوب می کنند ، بر اثر تغییرات حرارت و در نتیجه انبساط زیاد ، در لوله خرد شده و از بین می روند .

مشخصات لوله های پی وی سی به شرح زیر دسته بندی شده اند :

۱- لوله های سخت پی وی سی و پلاستیکی در مقایسه با لوله های فلزی و سیمانی وزن مخصوص و مقاومت کششی کمتری دارند .

۲- سرعت و سهولت در نصب .

۳- مقاومت در برابر فشار آب ( در برابر فشارهای ۴ ، ۶ ، ۱۰ و ۱۶ آتمسفر مقاومند . )

۴- عایق الکتریسیته اند .

۵- در برابر اسیدها ، روغنها ، بازها و نمکهای موجود در خاک و آب آشامیدنی و همچنین فاضلاب های شهری مقاوم بوده و زنگ نمی زنند .

۶- مقاومت در برابر سایش ( به علت صاف بودن سطح داخلی آنها آب به سرعت جریان می یابد و داخل لوله ها ساییده نمی شود . )

۷- قابل اشتعال نیستند . در صورت آتش سوزی شعله های آتش نمی تواند از طریق این نوع لوله حرکت کند و به قسمت های دیگر آن سرایت نماید .

طرز کار با لوله پلاستیکی

نحوه بریدن لوله های پلاستیکی سخت ( PVC ) :

برای بریدن لوله های پلاستیکی از اره معمولی نجاری و یا اره گرد برقی می توان استفاده کرد . از لوله بر دورانی که دور لوله چرخیده و آن را قطع می نماید نباید استفاده کرد . زیرا در تماس با لوله ایجاد حرارت می کند و ترک هایی در اطراف محل قطع شده به وجود می آورد . برای آنکه لوله هایی که با اره دستی بریده می شوند مقطع قائمی پیدا کنند طرز عمل از این قرار است که طولی از لوله را که باید بریده شود به دقت اندازه گیری می کنند ، محل برش را با خط مشخص می نمایند و سپس لوله را با اره می برند .

تمیز کردن و چسباندن لوله :

در این مرحله جدار داخلی و سطح خارجی لوله باید از وجود رطوبت و مواد زاید از قبیل گرد و غبار به وسیله یک تکه پارچه خشک زدوده شود . همچنین برای برطرف کردن لکه روغنهای مختلف می توان از تکه پارچه ای که آغشته به یک ماده حلال مانند استون استفاده کرد .

در مرحله چسباندن یک سر لوله را تا حد ممکن در داخل سر لوله دیگر فشار داده و سپس کناره خارجی اتصال را علامت گذاری می کنند تا اندازه سر لوله صاف که درداخل سرتوپی باید به چسب آغشته شود مشخص گردد . بعد دو قطعه لوله را از هم جدا می کنند . حال باید جدار داخلی سرتوپی و سطح خارجی سر صاف لوله را چسب کاری کرد . این عمل را به وسیله قلم مو باید انجام داد تا پوشش یکنواختی از چسب در جدار و سطح داخلی و خارجی سرصاف و توپی دو قطعه لوله به وجود آید . پس از انجام دادن این عمل بلافاصله سر لوله صاف را به داخل سر توپی لوله دیگرفشار می دهند . زمان چسبندگی دو لوله در داخل یکدیگر در تابستان ۱ دقیقه و در زمستان ۲ تا ۳ دقیقه است . چسب اضافی را که بر اثر فرورفتن سر لوله بیرون می زند با پارچه خشک پاک می کنند .

اتصالات پلاستیکی :

۱- روش اتصال TS ( روش اتصال مخروطی )

۲- روش حلقه لاستیکی

۳- اتصال با استفاده از جوش حرارتی

۴- اتصال با پیچ

۵- اتصال به لوله های غیر پلاستیکی

۶- اتصال به شیر فلکه ها ، شیرها و کنتور آب

استاندارهای لوله کشی

خم کردن لوله های پلاستیکی :

حرارت لازم برای خم کردن لوله های PVC ، بسته به قطر آن ، بین ۹۰ درجه و ۱۳۰ درجه سانتیگراد است . لوله های پلی اتیلن دردمای ۶۰ درجه سانتیگراد نرم و در دمای ۱۰۰ درجه سانتیگراد مثل لاستیک تا می شود . گرچه لوله ها خاصیت پلاستیکی دارند ، یعنی بعد از گرم شدن و تغییر شکل دادن در مرحله سرد شدن ، تمایل دارند که مثل فنر باز شده به حالت اول برگردند . به همین دلیل درتمام روشهای خم کردن یا تغییر شکل دادن باید لوله را تا سرد شدن کامل در حالت خم شده نگاه داشت . توزیع حرارت در لوله باید به طور یکنواخت باشد . از حرارت دادن موضعی آن باید جدا خود داری نمود . هیچگاه درجه حرارت از دمای نرم شدن لوله بیشتر نشود . در غیر اینصورت مقطع لوله از شکل اصلی (دایره ای) خارج شده و غیر قابل استفاده می شود .

روشهای حرارت دادن لوله های پلاستیکی :

۱- گرم کردن لوله با آب جوش یا حمام گلیسیرین گرم .

۲-حرارت دادن مستقیم ( توسط شعله ) روی سطح خارجی لوله.

۳- حرارت دادن توسط ماسه داغ .

۴- دمیدن هوای فشرده به داخل لوله .

۵- با استفاده از فنر داغ .

ساخت ، اجرا و کار گذاری لوله :

در کارگذاری لوله های CPVC روی سطح زمین به نکات زیر توجه می شود :

۱- در هر ۳۰ متر از یک خم یا اتصال قابل انبساط استفاده گردد .

۲- تکیه گاه لوله باید مناسب باشد .

۳- پس از اتمام آزمایش باید لوله ها را با کاغذ مخصوص مقاوم در برابر عوامل جوی با رنگ روشن یا سایر مواد پوشاند .

در کارگذاری لوله PVC در زیر زمین به نکات زیر باید توجه نمود :

۴- در محل های سردسیر عمق ترانشه پایین تر از عمق یخبندان باشد .

۵- حداقل پوشش روی لوله در زیر جاده ها ۱۲۰ سانتیمتر ، در پیاده روها ۹۰ سانتیمتر و در زمین های بدون عبور و مرور ۳۰ سانتیمتر است .

۶- در زیر لوله حداقل ۱۰ سانتیمتر ماسه ریخته شود .

۷- بستر لوله مسطح ، مناسب و کوبیده شده باشد .

۸- عرض کف ترانشه حداقل ۶ برابر قطر لوله باشد ولی مقدار ماسه از ۱۵ سانتیمتر کمتر نباشد .

۹- روی لوله حداقل ۳۰ سانتیمتر ماسه ریخته شود .

لوله با انحنا در خاک قرار گیرد تا بهتر بتواند انقباض و انبساط را تحمل نماید .

نصب سرویسهای بهداشتی :

لوازم بهداشتی : بدنه این لوازم از جنس چینی ، فولاد و یا پلاستیک است و روی آنها با لعاب مخصوص پوشانده شده . این لعاب باید از جنس مقاوم در برابر نفوذ آب و رطوبت انتخاب گردد. بعلاوه لعاب باید شفاف و صاف بوده و فاقد ترک خوردگی ، لب پریدگی و یا بی نظمیهای دیگری که بر نمای خارجی اثر نامطلوب دارد ، باشد . لبه های لوازم بهداشتی باید صاف ، عاری از ترک و برآمدگیهای تیز باشند . برخی از لوازم مانند ظرفشویی یا فلاش تانک میتوانند از جنس فولاد زنگ نزن تهیه شده باشند که در این صورت به لعاب نیاز ندارند .

نصب لوازم بهداشتی :

بطور کلی برای نصب لوازم بهداشتی باید نکات زیر رعایت گردند :

۱- لوازم بهداشتی که لوله فاضلاب از زیر به آنها متصل می شود باید با پیچ و مهره مقاوم در برابر خوردگی به کف محکم شوند .

۲- اتصال خروجی فاضلاب لوازم بهداشتی که در کف یا دیوار به شبکه فاضلاب متصل میشود باید کاملا آب بند باشد .

۳- اتصال لوله ورودی آب به لوازم بهداشتی باید به نحوی باشد که برگشت جریان اتفاق نیفتد .

۴- نحوه اتصال لوازم بهداشتی که به دیوار نصب می شوند باید چنان باشد که وزن آنها به لوله ها واتصالات داده نشود .

۵- لوازم بهداشتی باید به نحوی نصب شوند که تمیز کردن سطوح آنها و نیز تمیز کردن سطوح کف و دیوار اطرافشان به آسانی میسر باشد .

۶- لوازم بهداشتی باید تراز و به موازات سطوح دیوارهای مجاور نصب شود .

لوازم یاد شده انواع گوناگون دارند که مهمترین آنها عبارتند از :

الف) توالت فرنگی :

فاصله بدنه دیوار کاشی شده تا مرکز لوله فاضلاب توالت فرنگی باید برابر استاندارد کارخانه سازنده بوده و در هر مورد به تائید دستگاه نظارت برسد . برای نمونه این فاصله برای برخی استانداردها ۲۲ ، ۳۰ و یا ۳۲ سانتیمتر میباشد . حداقل قطر لوله فاضلاب توالت فرنگی ۴ اینچ است .

ب) بیده :

توصیه می شود لوله فاضلاب بیده وارد دیوار شود و فاصله روی لوله مذکور تا کف تمام شده حدود هفت سانتیمتر باشد . بیده باید توسط یک سیفون به شبکه فاضلاب ارتباط داشته باشد . اگر قرار است بیده از کف به شبکه فاضلاب راه یابد باید مرکز لوله فاضلاب تا دیوار مطابق استاندارد کارخانه سازنده و با تائید دستگاه نظارت انتخاب شود . این فاصله برای یکی از استانداردها برابر ۳۰ سانتیمتر می باشد . در این حالت نیز لوله فاضلاب توسط سیفون به بیده نصب می شود . حداقل قطر فاضلاب بیده ۲ اینچ است.

پ) توالت ایرانی :

فاضلاب توالت ایرانی باید برابر استاندارد کارخانه سازنده از کف تمام شده پایین تر باشد ، این فاصله برای یک نوع توالت برابر ۲۸ سانتیمتر می باشد . قیر و گونی باید حدود ۵ سانتیمتر در داخل لوله فاضلاب قرار گیرد . حداقل قطر لوله فاضلاب توالت ایرانی ۴ اینچ است . بدنه توالت باید روی قشری از ماسه نرم قرار داده شود . بدنه توالت نباید هیچگاه روی ملات یا بتن که موجبات شکستن احتمالی توالت را فراهم می سازد قرار گیرد . توالت باید به نحوی نصب شود که آب به هیچ وجه در محوطه آن جمع نشده و آب های احتمالی ریخته شده در محوطه کاملا به درون آن سرازیر گردد . توالت ایرانی باید از نوع تخت یا کشکولی باشد . انتهای فاضلاب توالت ایرانی باید تا حدی که میسر است در داخل لوله فاضلاب قرار گیرد . فاصله مرکز لوله فاضلاب این توالت تا دیوار حداقل ۳۰ سانتیمتر و فاصله محور آن از دیوار مجاور با هر مانع دیگر نباید از ۳۸ سانتیمتر کمتر باشد .

ت) آبریز دیواری :

چنانچه به هر علت با نصب آبریز دیواری در ساختمان موافقت شده باشد حداقل فاصله محور طولی آن تا دیوار مجاور یا هر مانع دیگر برابر ۳۸ سانتیمتر خواهد بود . فاصله مرکز فاضلاب و شیر آب آن تا کف تمام شده به ترتیب برابر ۵۰ سانتیمتر و ۱۲۰ سانتیمتر می باشد . آبریز باید با بست به دیوار متصل گردد .

ث) وان :

وان معمولا به ابعاد مختلف ساخته می شود . ابعاد دو نوع از وان های مورد استفاده ۷۰ * ۱۷۰ و ۹۰ * ۲۰۰ سانتیمتر است . مرکز فاضلاب وان از دیوارهای طرفین باید لااقل ۵۰ سانتیمتر فاصله داشته باشد . حداقل قطر لوله فاضلاب وان ۲اینچ می باشد.

وان باید سرریز داشته باشد . دیوارهای اطراف آن باید تا ارتفاع ۲۰ سانتیمتر بالاتر از لبه وان عایق کاری شوند . چنانچه وان توکار نصب شود باید لبه ها حداقل ۱ سانتیمتر داخل دیوار قرار گیرند . اگر جلوی وان دیواره داشته باشد باید یک سوراخ به قطر تقریبی ۲ تا ۳ سانتیمتر از زیر وان به خارج یعنی روی کف حمام تعبیه گردد تا آب ناشی از بخار آب احتمالی در زیر وان با تعبیه شیب بندی مناسب به خارج منتقل گردد . روی عایق زیر وان تاسطح فرش کف حمام با ملات ماسه و سیمان در امتداد کف حمام پر می شود تا آب به راحتی از آن خارج گردد .

ج) دستشوئی :

فاضلاب دستشوئی و نیز شیرهای پیسوار ( Pissoir ) آن باید تا کف تمام شده حدود ۵۰ سانتیمتر فاصله داشته باشد . حداقل قطر فاضلاب دستشوئی ۲ اینچ است . دستشوئی باید به وسیله بست آهنی به دیوار متصل گردد . ارتفاع دستشوئی تا کف تمام شده حدود ۸۰ سانتیمتر است .

چ) ظرفشوئی ( سینک ) :

فاصله مرکز فاضلاب ظرفشوئی تا زمین برابر ۶۰ سانتیمتر و حداقل قطر آن ۲ اینچ است . اگر شیرهای ظرفشوئی به دیوار وصل می شوند باید فاصله آنها تا کف تمام شده ۱۵/۱ متر باشد . فاصله سطح فوقانی ظرفشوئی تا کف نهائی برابر ۹۰ سانتیمتر می باشد .

نصب شیر آلات :

شیرها در نقاطی که روی نقشه های اجرائی تعیین شده نصب میگردند . قبل از نصب باید شیرها را از هرگونه آلودگی پاک و با بازو بسته کردن مکرر آنها از صحت عملکردشان اطمینان حاصل نمود .

اگر شیر آلات روی دیوارنصب میشوند فاصله نصب شیر آب گرم و سرد باید برابر استاندارد باشد . معمول ترین فاصله بین دو شیر آب یاد شده ۱۶ و در برخی از موارد ۱۸ سانتیمتر است . فواصل نصب شیرآلات تا کف تمام شده بطور خلاصه به شرح زیراست :

۱- توالت ایرانی حدود ۴۵ تا ۵۰ سانتیمتر

۲- لوله ورود آب فلاش تانک ۱۶۵ سانتیمتر

۳- لوله ورود آب فلاش ولو ۹۰ سانتیمتر

۴- شیر آشپزخانه اگر به دیوار متصل گردد ۱۱۵ سانتیمتر

۵- شیر پیسوار روشویی ۵۰ سانتیمتر

۶- شیر دوش ۸۰ تا ۹۰ سانتیمتر ( لوله عمودی دوش باید توسط بست به دیوار پشت دوش متصل گردد .)

منبع: وبسایت ساختمان سازی تهمتن

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

روش گام به گام رسم لوله کشی حرارت مرکزی (گرمایش) :
مطلوبست رسم پلان لوله کشی حرارت مرکزی (رادیاتور) طبقه اول همان ساختمان (پلان بالا) :
۱- رادیاتورها را در محل مناسب قرار دهید. بهتر است جلو پنجره ها باشند (برای ایجاد جریان همرفتی و ایجاد گرمای مناسب ).

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

۲- مسیر لوله های رفت آب گرم و برگشت آب گرم را جلو یا پشت رادیاتورها رسم نمایید. رفت آب گرم با خط پر و برگشت آب گرم با خط چین رسم شود. فاصله دوخط در مقیاس ۱/۱۰۰، ۰/۱ در نظر گرفته شود.ضمنا لوله ها ی رفت و برگشت به موتور خانه را نیز رسم نمایید.

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

۳- اتصال لوله های رفت و برگشت به رادیاتور را رسم نمایید .

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

۴- پلان بالا لوله کشی حرارت مرکزی به روش برگشت مستقیم را نشان می دهد. در این روش گرمای رادیاتورهای انتهایی کمتر از رادیاتور های ابتدایی است.
اگر بخواهیم لوله کشی بروش برگشت معکوس صورت گیرد باید لوله برگشت آب گرم را از رادیاتور ابتدا یی قطع وبه انتهایی ترین رادیاتور وصل نمایید (مانند پلان پایین).

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

۵- مشخصات رادیاتور ها را درکنارشان بنویسید.

اگر عرض هر پره رادیاتور را ۵۰ میلیمتر در نظر بگیریم طول رادیاتور از حاصل ضرب تعداد پره در عدد ۵۰ بدست می آید. مدل ۲۰۰*۵۰۰ قدیمی است ودر حال حاضر از رادیاتور هایی با عرض ۱۰۰ میلیمتر و ارتفاعهای متغیر استفاده می شود.

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

۶- قطر لوله ها را بنویسید. مسلما قطر انشعابها کمتر خواهد بود.درطبقه قطر لوله های رفت و برگشت موتور خانه ۱ اینچ در نظر گرفته شده است.

آموزش حرفه ای لوله کشی ساختمان (قسمت ۴)

شرکت خدمات فنی و تاسیسات ساختمانی پارسا آماده ارائه انواع خدمات برای حمام و سرویس بهداشتی می باشد.خدمات ما شامل باز کردن لوله فاضلاب بدون استفاده از هرگونه اسید ، تعمیرات حمام و توالت ، رفع نم و رطوبت حمام و توالت و کشف محل نم با دستگاه، رفع بوی بد فاضلاب حمام و توالت صد در صد تضمینی و بدون بازگشت و تشخیص محل نشتی و ترکیدگی لوله و کاسه توالت با دستگاه .

صفحه1 از8

صد در صد تضمینی - بازگشت هزینه در صورت عدم رضایت از کار

حضور فوری در محل ، قیمت مقطوع و مناسب خدمات ، رضایت مشتری
